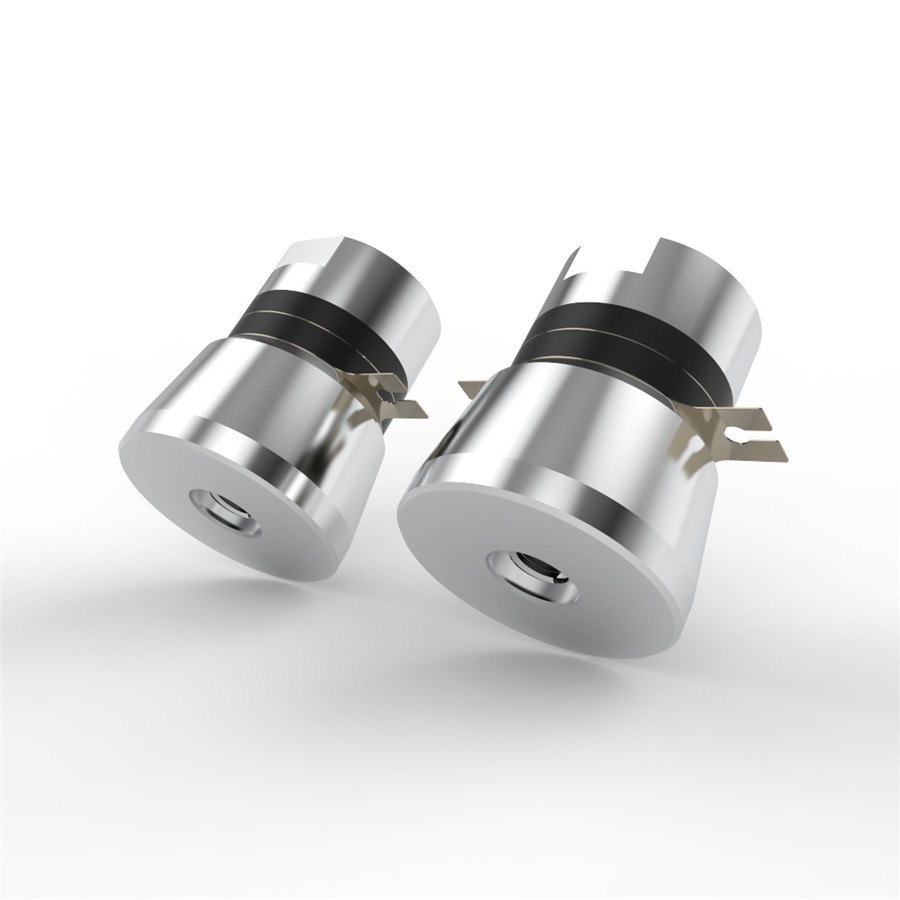

超音波振動トランスデューサ

超音波洗浄トランスデューサーおよび超音波振動ヘッドとしても知られる超音波振動トランスデューサーは、一種の超音波トランスデューサーであり、超音波洗浄機のコアコンポーネントです。 圧電セラミック材料に属し、超音波洗浄機の主要な付属品の1つです。

機能と特徴：

1.高効率：機械的品質係数が高く、共振周波数点で電気音響変換効率が得られます。

2.大振幅：コンピューターに最適化された構造は、高い振動速度比、大きな振幅のフ​​ロントカバープレート、および優れた性能を備えています

3.ハイパワー：プレストレストスクリューの作用により、圧電セラミックのエネルギーを最大限に活用できます。

4.優れた耐熱性：低共振インピーダンス、低発熱量、広い動作温度範囲、高い信頼性、および長い耐用年数。

仕様：

超音波振動トランスデューサ製品カテゴリ：

会社の製品はさまざまな方法で分類できます。

A.圧電ウェーハの分類：P4シリーズと黒色ウェーハおよびP8シリーズと黄色ウェーハ。

B.周波数分類：低周波数シリーズ（17〜23KHz）、中周波数シリーズ（25〜28KHz）、中高周波数シリーズ（33〜60KHz）、および高周波数シリーズ（68-200 khz）;

C.電力分類：50Wシリーズ（60Wを含む）、100Wシリーズ（80Wを含む）およびその他の従来とは異なる電力。

D.形状分類：ストレートコラムとトランペット。

応用さまざまな圧電超音波振動トランスデューサの概要：

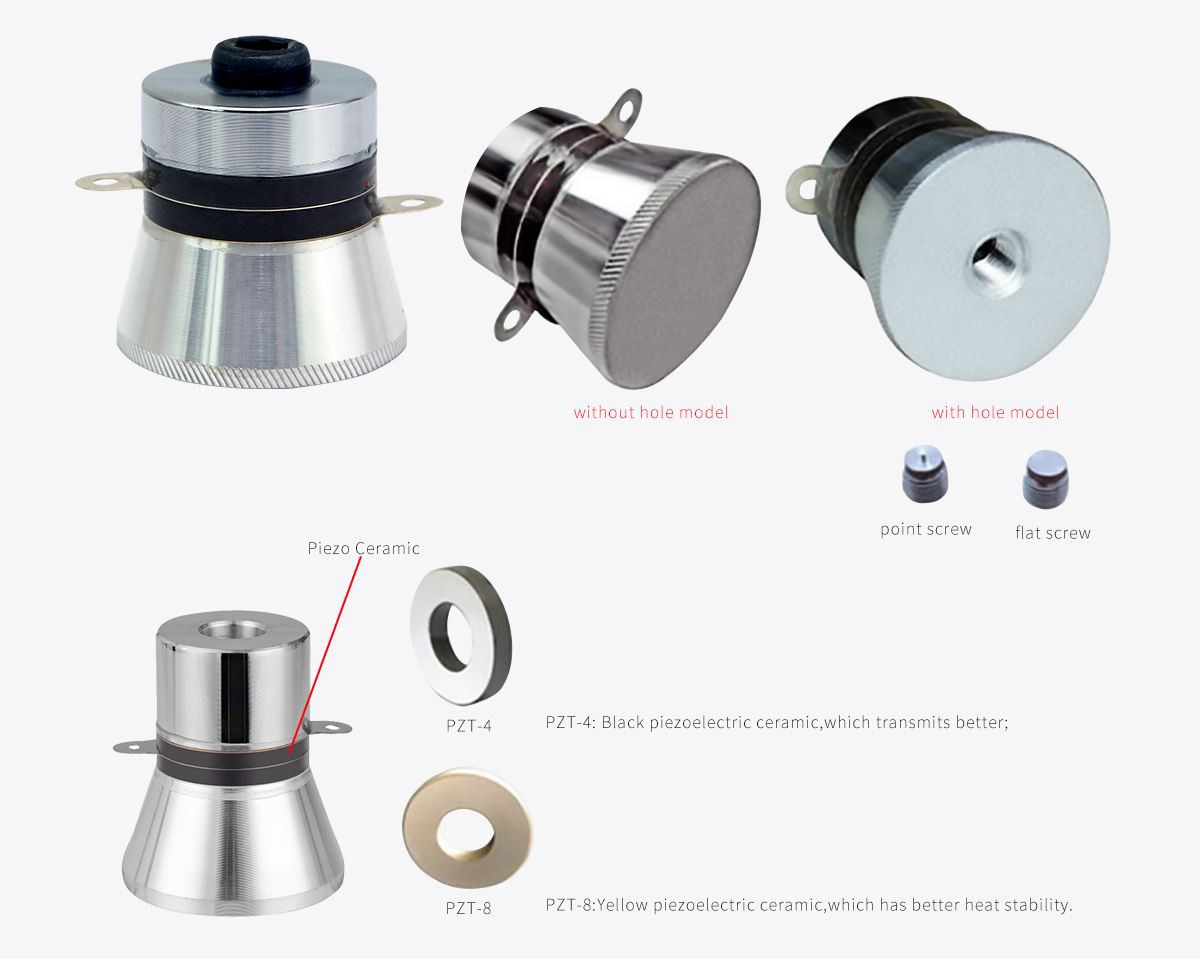

圧電ウェーハの違いの比較：

1）。 イエローチップはP8シリーズ（国の省規格で分類）の高出力圧電セラミック材料で、発熱量が少なく、強電界の損失が少なく、熱安定性に優れているという利点があります。 一般に、超音波溶接や高出力洗浄などの高出力超音波放射に適しています。

2）。 ブラックチップはP4シリーズの圧電セラミック材料であり、高い誘電率と高い電気機械結合係数という利点があります。 一般に、中出力の超音波アプリケーションに適しています。

3）。 当社が採用しているブラックチップは、従来のP4シリーズと比較して、高い熱安定性、高いキュリー温度（Tc =350度）、機械的および電気的品質係数が高いという利点があります。
